一、產品描述:

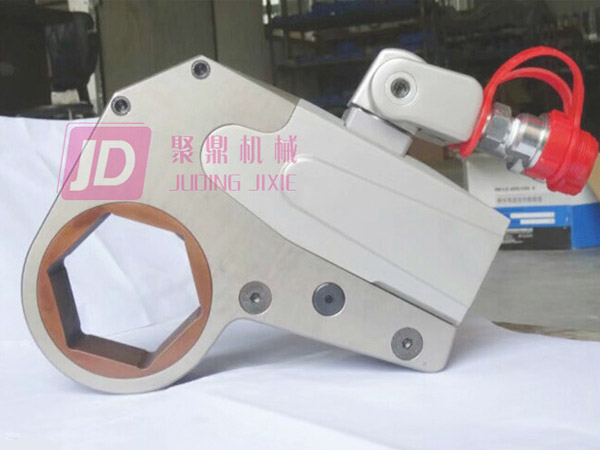

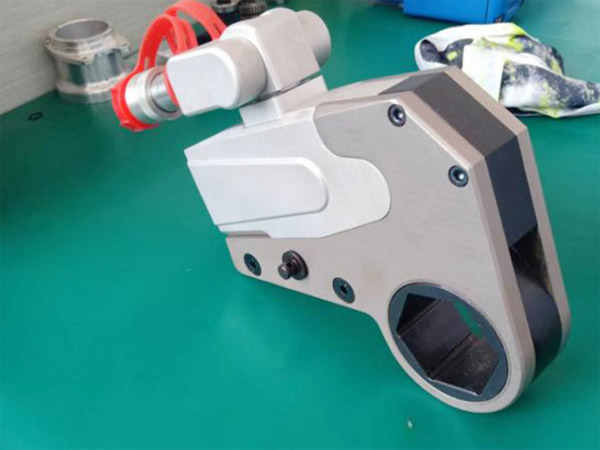

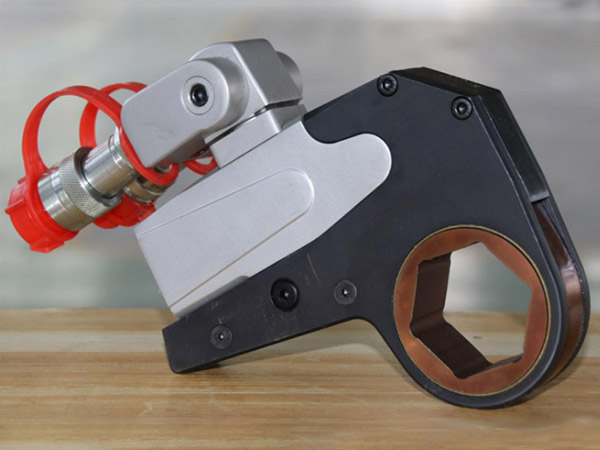

中空液壓扭矩扳手采用鋁鈦合金及高強度合金材料制造，為手動控制，雙作用的液壓設計，可以鎖緊及松開螺栓連接，廣泛適用于大力矩螺栓拆卸，扭矩精確可調，誤差不超過±3%。
二、KLCD鋁鈦合金中空液壓扭矩扳手技術參數:
| 規格型號 | 3KLCD | 4KLCD | 8KLCD | 14KLCD | 18KLCD | 20KLCD | 30KLCD | 40KLCD | 45KLCD | 60KLCD |
| 最小扭矩(Nm) | 345 | 546 | 1055 | 1848 | 2841 | 2909 | 4231 | 5209 | 6057 | 8145 |
| 最大扭矩(Nm) | 3446 | 5458 | 10550 | 18484 | 24814 | 29089 | 42311 | 52088 | 60566 | 81450 |
| 螺母對邊范圍 | 36-60 | 46-80 | 70-105 | 80-115 | 85-120 | 90-130 | 95-145 | 120-145 | 130-155 | 135-180 |
| 動力頭重量 | 0.8 | 1.9 | 4.2 | 6.8 | 8.1 | 10.5 | 12.7 | 15.2 | 16.3 | 23 |
| 工作頭重量 | 1.7 | 3.6 | 7.6 | 12.2 | 19.3 | 22.3 | 32.3 | 47.5 | 58.7 | 75 |

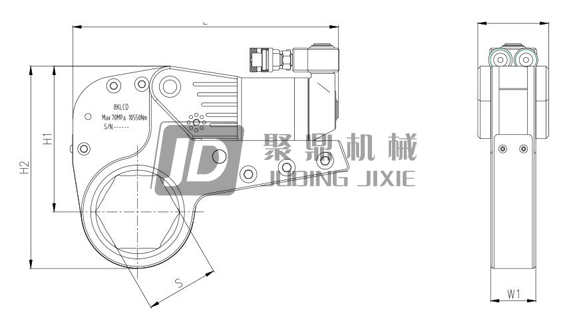

| L | 218 | 266 | 324 | 382 | 404 | 427 | 479 | 479 | 486 | 514 |
| H1 | 118 | 139 | 171 | 205 | 229 | 240 | 268 | 285 | 311 | 336 |
| H2 | 156 | 167 | 198 | 231 | 255 | 265 | 289 | 302 | 352 | 375 |
| W1 | 32 | 42 | 53 | 64 | 68 | 70 | 85 | 98 | 105 | 117 |
| W2 | 50 | 66 | 83 | 99 | 105 | 110 | 132 | 148 | 160 | 177 |
三、警告事項
警告--為避免人身傷害及可能的設備損傷，要確保每一個液壓元件能夠承受70MPa的工作壓力。警告--不要超過設備的額定負荷，盡量減少超載的危險；在系統中使用壓力表一顯示操作負載。壓力表是系統內工作情況的窗口。使用液壓扳手時不得超過其允許的扭矩。警告--盡量用本公司原廠零件替換破舊的零件。注意--避免損壞液壓油管。使用中應該避免液壓油管嚴重彎曲和纏繞。使用彎曲或纏繞的油管將產生過大的背壓。嚴重彎曲和纏繞使油管內部損壞，從而過早報廢。不要將重物掉到或壓到油管上。嚴重沖擊可引起油管內部金屬線損壞，加壓時被損壞的油管可能破裂。嚴禁用液壓油管拖拉及吊拿其他液壓部件（如：泵、液壓扳手、閥等）。警告--為避免損壞設備及人身傷害，不得拆掉扳手上的護板，不得改動扳手及附件。注意--不正確的連接會導致故障及危險。連接前應保持快速接頭清潔，使用后旋上防塵帽。注意--不得使用破舊的套筒和插頭。不得用公制套筒扭英制的螺母和螺栓，反之亦然。使用本公司原廠的高性能的套筒。
注：擰緊螺母的力是正常Nm,拆卸螺母的力是擰緊螺母力的1.5倍。
購買扳手時請?zhí)峁郝菟ǖ燃?jí)和螺母最大對邊尺寸。選用手動油泵還是電動油泵。
